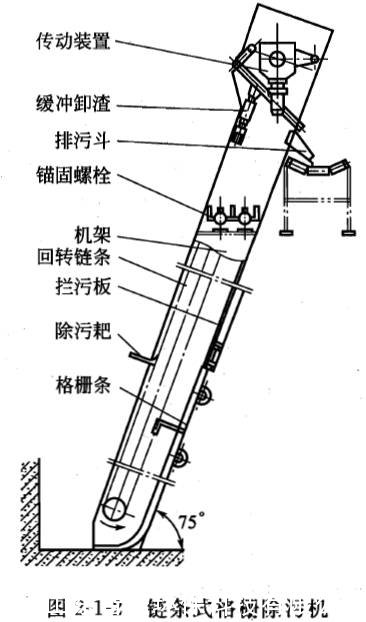

一、格栅除污机设计一般规定
1、栅隙
(1)水泵前格栅栅条间隙应根据水泵要求确定。
(2) 废水处理系统前格栅栅条间隙，应符合下列要求：最大间隙40mm，其中人工清除25~40mm，机械清除16~25mm。废水处理厂亦可设置粗、细两道格栅，粗格栅栅条间隙50~100mm。
(3) 大型废水处理厂可设置粗、中、细三道格栅。
(4) 如泵前格栅间隙不大于25mm，废水处理系统前可不再设置格栅。
2、栅渣
(1) 栅渣量与多种因素有关，在无当地运行资料时，可以采用以下资料。
格栅间隙16~25mm；0.10~0.05m3/103m3 (栅渣/废水）。
格栅间隙30~50mm；0.03~0.01m3/103m3 (栅渣/废水）。
(2) 栅渣的含水率一般为80%，容重约为960kg/m3。
(3) 在大型废水处理厂或泵站前的大型格栅（每日栅渣量大于0.2m3)，一般应采用机械清渣。
3、其他参数
(1) 过栅流速一般采用0.6~1.0m/s。
(2) 格栅前渠道内水流速度一般采用0.4~0.9m/s。
(3) 格栅倾角一般采用45°~75°，小角度较省力，但占地面积大。
(4) 机械格栅的动力装置一般宜设在室内，或采取其他保护设备的措施。
(5) 设置格栅装置的构筑物，必须考虑设有良好的通风设施。
(6) 大中型格栅间内应安装吊运设备，以进行设备的检修和栅渣的日常清除。

(二）格栅的设计计算
1.平面格栅设计计算
(1) 栅槽宽度B

式中，S为栅条宽度，m；n为栅条间隙数，个；b为栅条间隙，m；为最大设计流量，m3/s；a为格栅倾角，（°); h为栅前水深，m，不能高于来水管（渠）水深；v为过栅流速，m/s。
(2) 过栅水头损失如

式中，h0为计箅水头损失，m；k为系数，格栅堵塞时水头损失增大倍数，一般采用3；ζ 为阻力系数，与栅条断而形状有关，按表2-1-1阻力系数ζ计箅公式计算；g为重力加速度，m/s2。
(3) 榭后槽总高H

式中，h2为栅前渠道超高，m，—般采用0.3。

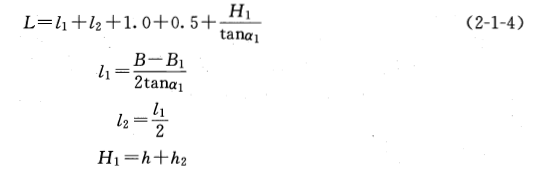

(4) 栅槽总长L
榭后槽总高

式中，L1为进水渠道渐宽部分的长度，m；L2为栅槽与出水渠道连接处的渐窄部分长度；H1为栅前渠道深，m；B1为进水渠宽，m；α1为进水渠道渐宽部分的展开角度，（°)，一般可采用20。
(5)每日栅渣量W
榭后槽总高

式中，W1为栅渣量，m3/103m3废水，格栅间隙为16~25mm时，W1=0.10~0.05；格栅间隙为30~50mm时，W1 =0.03~0.01；Kz为城市生活污水流量总变化系数。
