污水处理技术 | 生活污水中水回用

作者：山东智信环保科技来源：山东智信环保科技发布时间：2016-04-06

污水处理技术 | 生活污水中水回用

一、设计基础资料
1.1设计水源

污水主要来自洗菜、洗碗，浴室、洗衣、盥洗产生的污水，即景区内的生活污水。

1.2原水水质（参考同类污水水质）

项目	单位	常规值
COD_Cr	mg/L	＜400
BOD₅	mg/L	＜250
SS	mg/L	＜400
pH		6~9

1.3要求出水水质(达GB/T18920-2002城市杂用水水质标准)

项目	单位	排放值
COD_Cr	mg/L	＜50
BOD₅	mg/L	＜10
SS	mg/L	＜10
浊度		≤5NTU
pH		6~9

1.4处理水量
设计处理水量：400m3/d 1套；

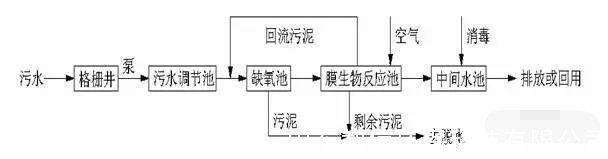

二、处理工艺

三、MBR系统设计原则
3.1 膜生物反应器系统功能
膜生物反应器系统主要用于加快废水生化处理反应速度，减小生物池容积，同时取代传统的活性污泥法实现泥水分离，代谢去除有机物以及去除色度。
3.2 MBR装置运行工况
1）MBR膜组件简介
浸没式中空纤维膜组件作为聚合技术和膜的制作技术积累的成果，是适合用于MBR(膜生物反应器)的微滤膜组件。专用于MBR的FP系列膜组件由于外形象门帘而被称为帘式膜，是由中空纤维微滤膜、集水管、树脂槽及封端树脂浇铸而成的膜分离单元。此外，由于膜的材料为PVDF(聚偏氟乙烯)，具有优越的抗污泥和化学性能。
2）MBR膜使用条件

项目	参数
膜元件型号
型式	中空纤维膜
膜材质	PVDF
公称孔径	0.2μm
单片膜元件膜面积	20 m²
PH范围	2~11(短时化学清洗：PH＝2－12)
工作水温	5~40℃
最大抽吸压力	1.0bar

四、MBR系统设计
4.1 生化设计参数

项目	单位	设计值
HRT	h	3.5
SRT	d	30
生化池有效池容积	m³	90
MLSS浓度	mg/L	6,000-9000
F/M	kgCOD / kgMLSS.d	0.27
容积负荷	KgBOD / m³.d	0.9－1.1
污泥产率	kgMLSS / kgBOD₅	0.35
设计COD去除率	/	≥95%
设计BOD去除率	/	≥96%

4.2 膜组件的选型
选用帘式膜组件；
系统实际运行产水通量：10－12L/m2.h；
水利用率：＞85%；
实际采用帘式膜组件：（考虑间隔出水及膜通量衰减，实际配置出水量应较大；工艺设计均按最大流量计算）
A、处理水量400 m3/d 100片，分10组安装；
4.3 运行方式
控制总体要求：系统采用PLC程序全自动控制。
五、MBR系统的运行
帘式膜元件通过抽吸泵造成膜两侧之间形成压力差来过滤液体。使用膜分离活性污泥时，为了进行长期的稳定运转，药品清洗是不可少的，药品清洗分为反冲洗和系统外浸渍清洗2种。
作为系统外浸渍清洗装置，需要有浸渍清洗箱（池），提升机，储药箱等。建议在外清洗系统中应有曝气装置。一般不建议设置反冲洗，化学清洗建议采用系统外浸渍清洗装置。
六、系统设计技术要求
6.1 MBR中膜组件的设计操作参数

参数	单位	范围
活性污泥浓度MLSS	mg/L	6,000-9,000
产水流量	L/m².h	10－12
冲洗空气流量	N.m³/min单支元件	0.1
温度	℃	10~32
溶解氧	mg/L	1~3

6.2 系统工艺
a. 格栅井

主要功能：	截留进水中粗大的悬浮物或漂浮物，防止其后处理构筑物的管道、阀门或水泵的堵塞
池体结构：	钢筋混凝土结构。
数量：	1座
主要设备：	格栅

b. 调节池

主要功能：	对厂区生产废水以及生活污水进行水量、水质和水温的调节，混合靠池体底部敷设的穿孔曝气管排出的气体完成。
池体结构：	钢筋混凝土结构
数量：	1座
主要设备：	潜污泵、液位计、穿孔曝气器

c. 好氧池
主要功能：调节池内污水由潜污泵提升进入好氧池进水堰，在进水堰中，污水与膜生物反应池回流混合液充分混合，缺氧池作为系统的缺氧段，有脱氮的功能，并且缺氧池使原水可生化性显著提高，并去除大部分悬浮物，保证后续好氧工艺顺利进行。
池体结构： Q235A
数    量： 1台
主要设备：空气搅拌
d.膜生物反应池
主要功能：缺氧池出水进入膜生物反应池中，反应池中布置有膜组件和曝气系统，膜组件由中空纤维膜组成，膜孔径为0.2µm小于细菌的直径，属于微滤膜的范围，能有效拦截水中的细菌，可视为隔离除菌的一种手段，减少了后续投加的消毒药剂量。反应池内被微滤膜截流下的高浓度的活性污泥浓度达5000-9000mg/l，活性污泥BOD负荷率低，一般为0.1-0.2kgBOD/KgMLSS*d，污泥处于减速增长期后期和内源呼吸前期。污水中的有机物得到彻底有效的降解，活性污泥上清液COD、BOD、氨氮等污染物浓度低，有利于得到高质量的出水。
池体结构： Q235A
数    量： 1台
主要设备：中空纤维膜组件，污泥回流泵，液位计
e. 中间水池（消毒池）
主要功能：处理后的水通过膜组件过滤，经过臭氧的消毒后进入清水池，以备回用，或排放。
池体结构：钢筋混凝土结构
数    量： 1座
主要设备：消毒装置
f. 污泥浓缩池
主要功能：系统产生剩余污泥由膜生物反应池排入污泥池进行浓缩减量处理，污泥池设有穿孔管曝气系统以防止污泥腐化、变质，同时也起到污泥好氧消化作用，污泥浓缩后上清液回流至集水井，浓缩污泥经过污泥脱水后作为垃圾外运。
池体结构：钢筋混凝土结构
数    量： 1座
主要设备：污泥泵，液位计
g. 浸渍清洗池
主要功能：用于浸渍清洗受污染的膜元件，从而使膜表面附着的有机物分解、降低膜间压差，使之达到正常运行工状。
池体结构： Q235A
数    量： 1台
主要设备：曝气系统一套
h. 设备间
主要功能：布置膜生物反应器装置出水系统、消毒系统、控制系统等。
结构：钢筋混凝土结构
数    量： 1座
设置方式：地上式建筑物
6.3 系统仪表的设置
6.3.1 流量表
1) MBR产品水设流量表。
6.3.2压力表
1) 产品水抽吸泵前设置负压表。
6.3.3 液位计
各功能池、药液箱设置液位开关，低液位报警和相应的泵联锁。
