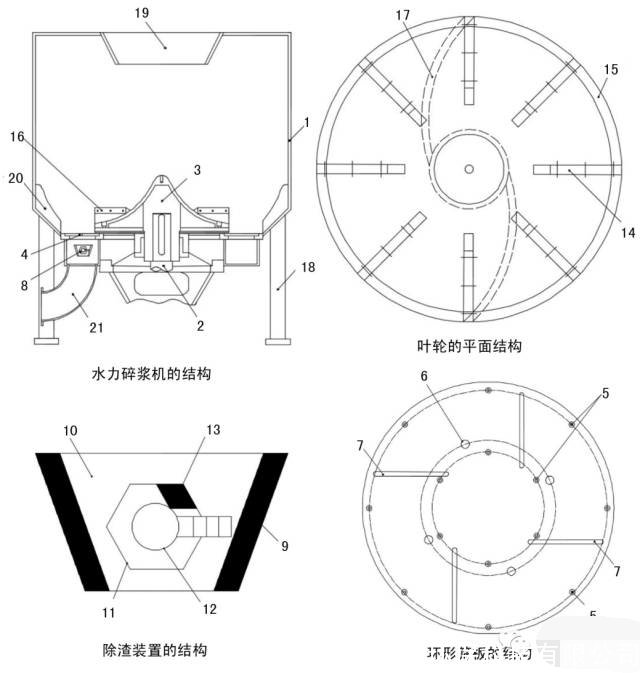

图1 高效造纸用水力碎浆机的结构
1—槽桶 2—驱动转轴 3—叶轮 4—环形筛板 5—安装孔 6—圆形筛孔 7—长条形筛缝 8—除渣装置 9—永磁磁铁 10—除渣箱 11—端盖 12—密封垫 13—除渣口 14—叶片 15—圆形腹板 16—耐磨刀片 17—弯形小叶片 18—支撑腿 19—进料口 20—曲形导流片 21—出料管
如图1所示，高效造纸用水力碎浆机槽桶的上方开设有进料口，槽桶通过支撑腿固定在地面上。槽桶的内侧底部中心处设置有驱动转轴，驱动转轴顶端连接至叶轮，带动叶轮转动，叶轮外围槽桶底部设置有环形筛板；槽桶的底部转角处加焊有曲形导流片，叶轮上的叶片下平面用圆形腹板封闭，叶片的长度与圆形腹板的外径等齐，并且与环形筛板的内径相齐，即叶片运行过程中不扫过环形筛板。叶片呈射线形排列，叶片上安装耐磨刀片，圆形腹板的背面上还焊接有后弯形小叶片，弯形小叶片高为6mm，环形筛板下方设置有出料管。
出料管的内部还设置有除渣装置，除渣装置包括除渣箱，除渣箱的外壁左右两侧均设置有永磁磁铁。一方面能够通过碎浆机对浆料的离心力将浆料中的金属杂物抛到除渣箱中，另一方面通过永磁磁铁将浆料中的金属杂物吸附到除渣箱中。除渣箱的正面开设有除渣口，除渣口上设置有端盖，以便将除渣箱的金属杂物清除。端盖、除渣箱之间还设置有密封垫，密封垫起到密封作用。
环形筛板的内边缘部和外边缘部均设置有安装孔。环形筛板上靠近内边缘部处设置有若干个圆形筛孔，圆形筛孔的孔径为14mm。环形筛板上还设置有4个长条形筛缝，长条形筛缝的一端部设置于环形筛板的内边缘部，长条形筛缝的另一端部设置于环形筛板的外边缘部。4个长条形筛缝以螺旋式均匀分布于环形筛板上，其中两个长条形筛缝平行于环形筛板的中心线设置。另外两个长条形筛缝垂直于环形筛板的中心线设置，长条形筛缝的宽度为8mm。圆形筛孔和长条形筛缝的设置使得通过环形筛板的浆料流出阻力小、流速快，并且有效减少纤维的流失。
